电子圆盘贴标机

  • 产品名称:电子圆盘贴标机
  • 产品分类:贴标机
  • 浏览次数:177045次
  • 更新时间:2013/3/15 15:46:35
  • 咨询热线:133-6065-4218

设备名称:电子圆盘贴标机、SMT圆盘贴标机、圆盘全自动贴标机

生产厂家:广东秦泰盛智能化科技有限公司(贴标机厂家

应用领域:贴片电容电阻(俗称“圆盘”)贴标签。

电子圆盘贴标机功能强大:自动上料、实时打印、贴标、扫描,剔除、自动装盒,可单机也可接流水线生产

电子圆盘贴标机料仓可以放7英寸料盘和13英寸料盘

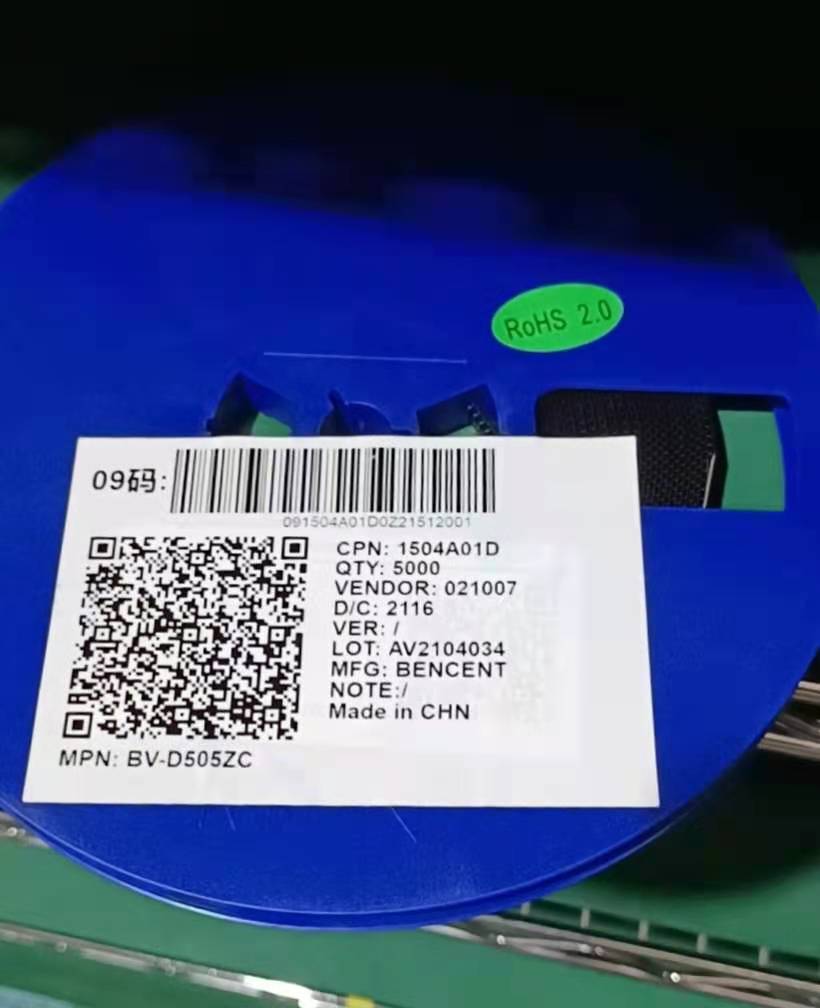

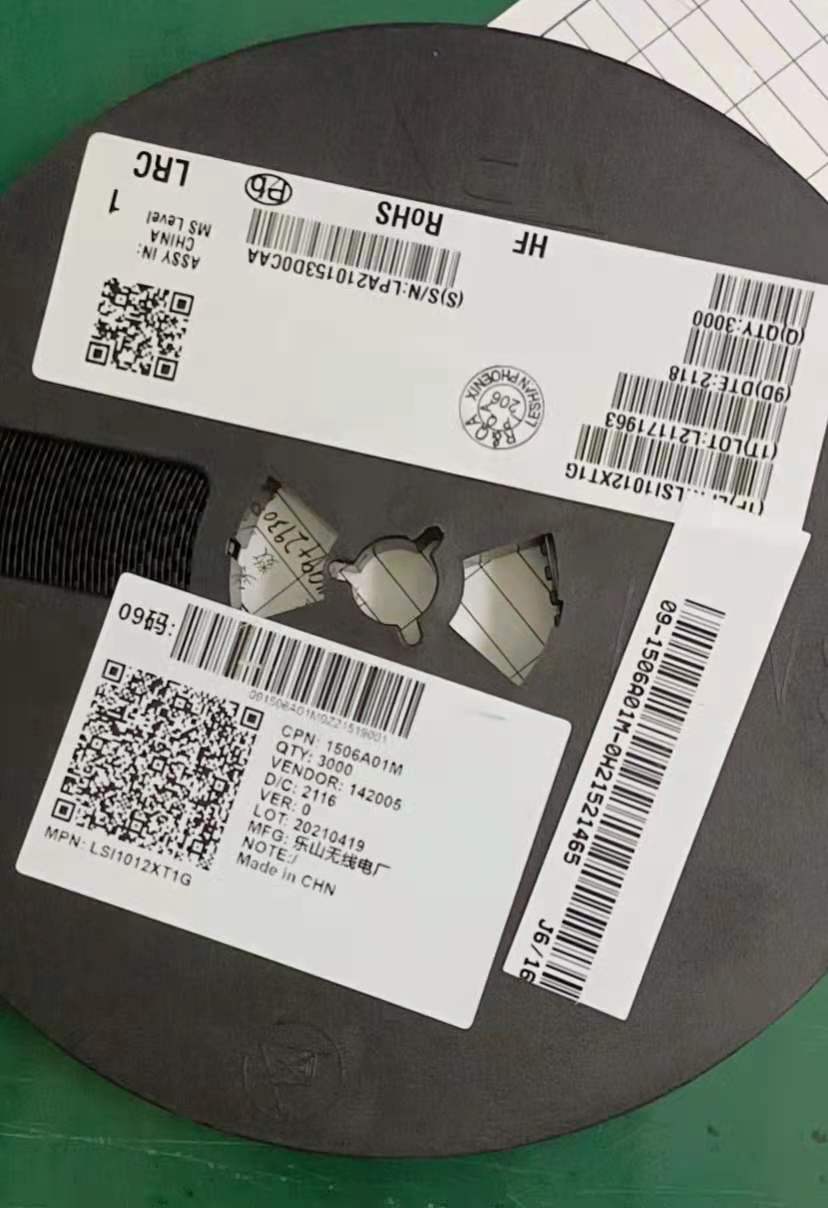

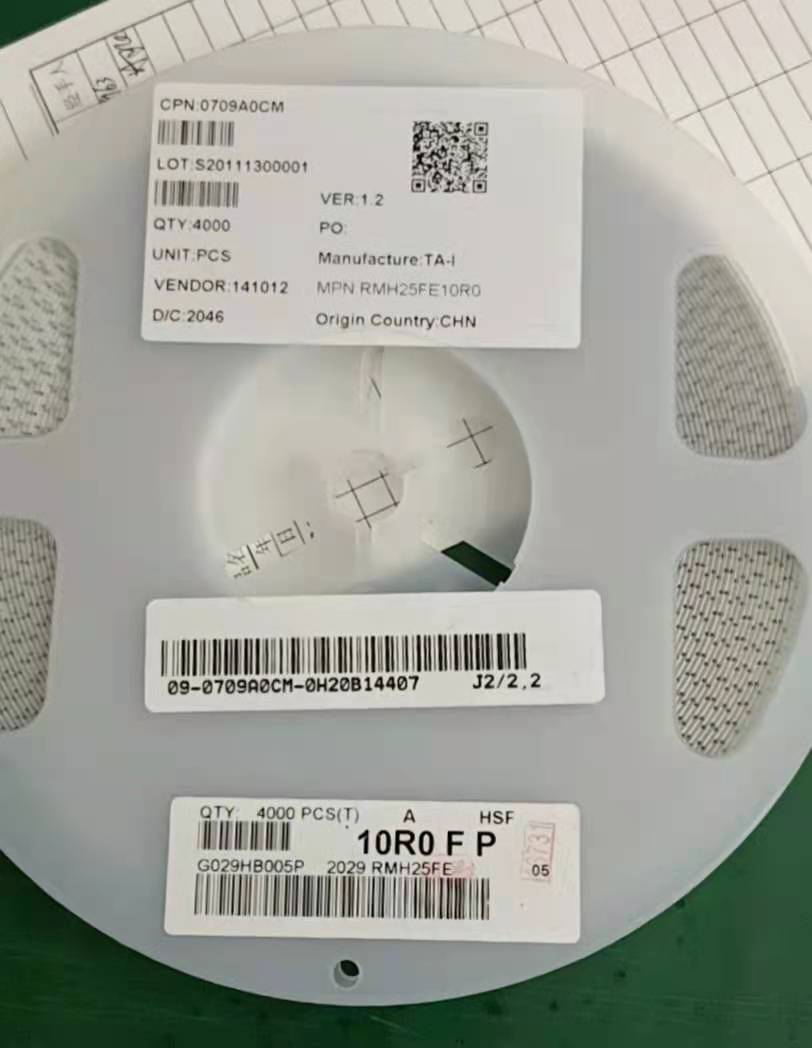

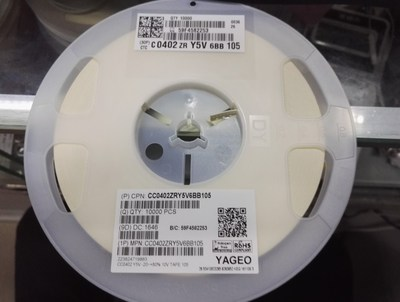

电子圆盘贴标机的贴装案例图:

电子圆盘贴标机

电子圆盘贴标机

电子圆盘贴标机

电子圆盘贴标机

电子圆盘贴标机的功能优势:

1.此设备为电子圆盘贴标机,适用于贴片电容电阻(俗称“圆盘”)贴标签。

2.电子圆盘贴标机的功能包括:料盘自动上料、实时打印标签贴标、扫描入库,不合格品自动剔除,自动堆垛等。

3.电子圆盘贴标机功能强大:自动上料、实时打印、贴标、扫描、剔除、堆垛-体化,可单机也可接流水线生产。

电子圆盘贴标机

电子圆盘贴标机

电子圆盘贴标机机构说明:

1.转移机构用上料部分的取料模组从A处料盘(料盘待料区)抓取放置在B处(数料机工位),数料机进行剩料数料,随即数料机输出剩余物料数据;
2.上料部分的取料模组将数好的料盘放到C处等待的平移模组上,顶相机底部进行拍照识别旧标签信息;
3.平移机构将拍完照的料盘移动到D处贴新标签;
4.贴完标后下料机构将料盘放入回收仓E处;
5.动作结束,循环动作。
当前工位的料盘取完后,机构底部的旋转平台转动90度移动到下一个工位进行取料;四个工位全部取完料后,设备会报警提示重新换料。
