PCB板二维码贴标机

您当前位置:贴标机首页 > 贴标机 > PCB贴标机

PCB板二维码贴标机

  • 产品名称:PCB板二维码贴标机
  • 产品分类:贴标机
  • 浏览次数:177164次
  • 更新时间:2013/12/10 10:24:32
  • 咨询热线:133-6065-4218

PCB板二维码贴标机

1.PCB光板贴二维及一维码;
2.PCB板二维码贴标机精度±0.1mm
3.PCB尺寸MAX:250*330mm

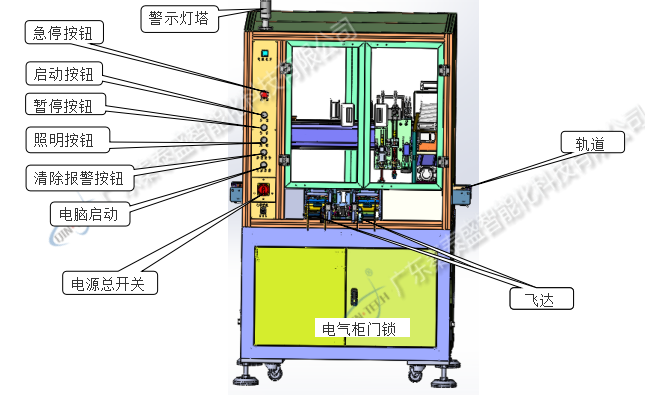

PCB板二维码贴标机设备功能简述:
底部视觉:PCB板二维码贴标机采用高精度相机确保头部图像的清晰度及头部mark点的补偿值。
X/Y采用高性能日本品牌伺服电机,速度和稳定性更高
伺服电机:Z轴和R轴采用伺服电机以确保吸头高速度及高精度运行,确保贴料的速度及精度
吸嘴:两个自嘴,PCB板二维码贴标机采用快拆式结构,方面更换机种的不同吸嘴
头部视觉:采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。

PCB板二维码贴标机
PCB板二维码贴标机Feeder卷料要求:

1.标准Feeder底纸最大宽度为70mm,超过需要定制;
2.辅料排列方式:矩阵式排列X间距≥1.2mm(数量为偶数)  Y方向间距≥1.5mm;
3.辅料边缘安全距离≥2mm;
4.辅料切割要完全,且不能损伤衬底,辅料无溢胶;
5.离型纸模切力度不要过大,离型纸上如果有伤痕,剥离时容易撕裂;
6.离型纸厚度建议≤0.05mm及材质软比较容易剥离;
7.如果标签有部分没有粘性,应将没有粘性部分先剥离;
8.长方形标签应沿着宽边的方向进料,将长的边剥离出;
9.以下为根据之前一家客户做的物料的供参考。

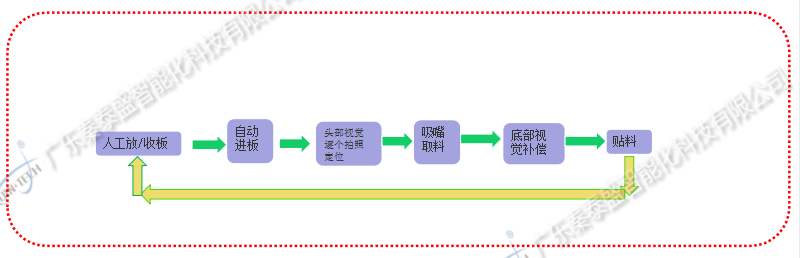

PCB板二维码贴标机工作流程:

PCB板二维码贴标机
PCB板二维码贴标机动作流程:

设备动作流程以及功能

PCB流向

左进右出/左进左出

单机最大贴料种类

2种

上下料

一个人收放载具
