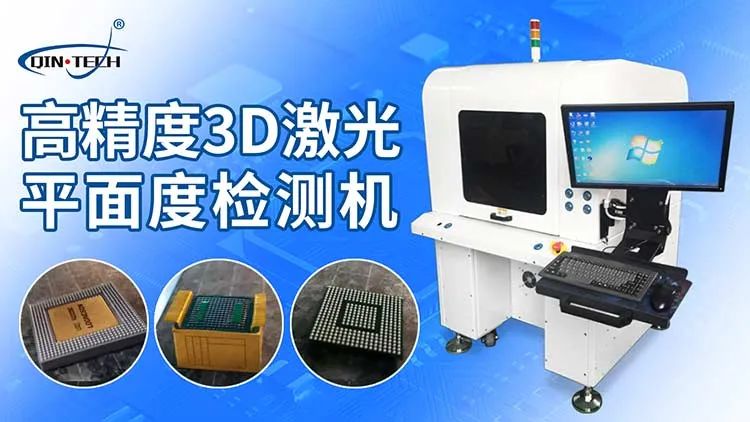

电子元器件激光3D平面度自动检测机工艺流程简介

编辑:        日期:2022/9/30 16:02:38        阅读:73

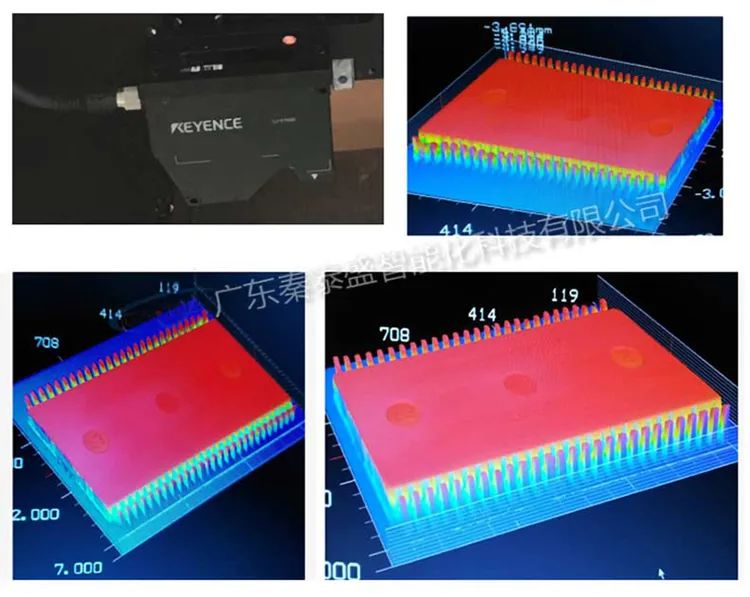

今天小编给大家介绍一款秦泰盛自主研发生产专为电子加工行业精心设计的一种高精度测量设备:电子元器件激光3D平面度自动检测机。该设备的工作原理概述是:采用光束超小的块状蓝色激光照射到被测物品的表面,块状蓝色激光块等效厚度只有几个纳米, 由专用的蓝色激光成像系统进行成像,有专用感光器件进行数据采集。从而最终获得一个块状反射面的一侦数据,实现了非接触,高精度的快速自动3D测绘。

电子元器件激光3D平面度自动检测机用途说明:设备可进行SMT生产前来料如SOP、QFP、BGA、CCGA等元器件的共面性、高度、厚度、宽度、位置偏移等项目的测量 。电子元器件激光3D平面度自动检测机的特点:

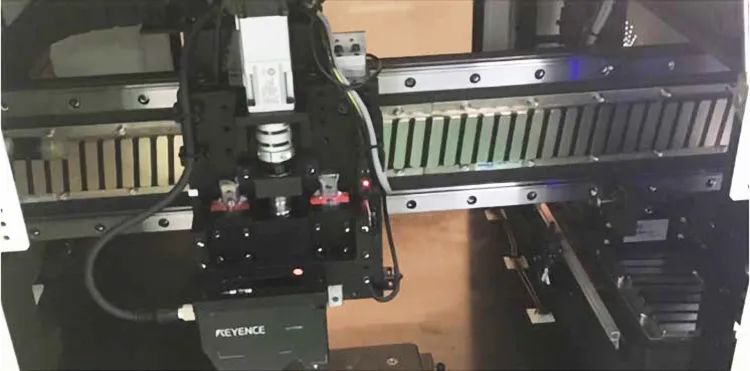

1、原装进口日本基恩士激光头,高度方面重复精度可达5μM。

2、该设备采用蓝色激光作为光源,蓝色激光有别于其它一切自然光,故其反射光不受工件表面的颜色及周围环境的影响。

3、该设备效率高达64000次/秒, 如此高的拍摄速度可以避免工件的各种动态干扰。
4、参考平面斜度自动修正功能 。
5、XY运动系统采购直线电机+光栅尺能够重复保证微米极精度。

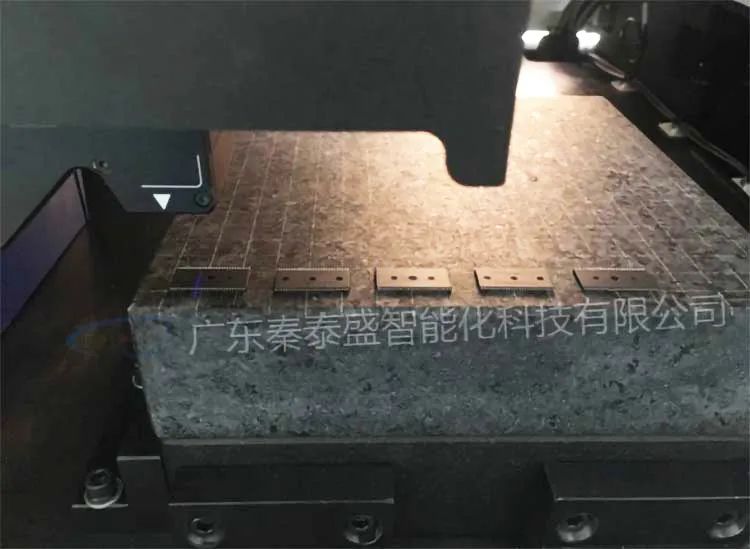

6、采用大理石平台充分保证测试平台的平面精度;

电子元器件激光3D平面度自动检测机生产工艺参数:
1、设备配备线状激光测量模式。

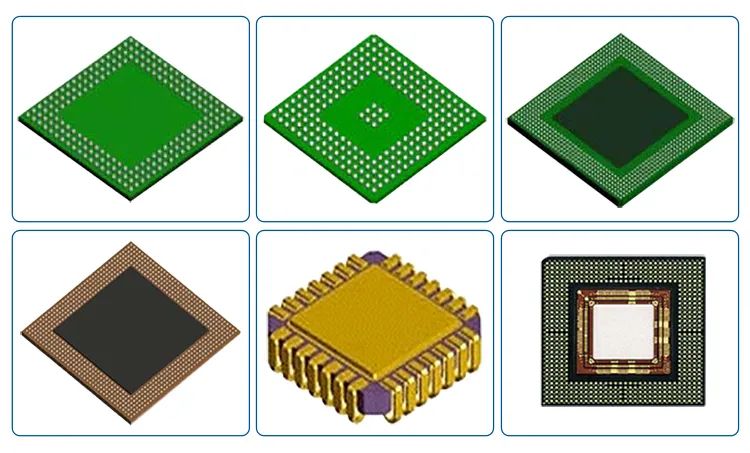

2、设备支持测量器件封装种类包括:BGA、SOP、QFP、CCGA、QFN、LCCC、PLCC、CSP、TSOPI、TSOPII等器件。

3、设备测量精度: Z轴方向高度量≦5um, XY轴方向水平量≦10um。

4、支持X轴、Y轴、Z轴全程自动校准,并配备校准相关工具及软件;

5、可测量器件尺寸:0.1mm*0.1mm~50mm*50mm。

6、可测量器件高度:0.1mm~30mm。

7、可测量器件引脚间距:0.1mm~50mm。

8、软件操作直观简便,具有测试数据保存和导出功能,数据导出支持Excel文件格式;软件具备数据的平面度分析功能。
