手机摄像头自动贴背胶机

  • 产品名称:手机摄像头自动贴背胶机
  • 产品分类:贴背胶机
  • 浏览次数:176654次
  • 更新时间:2016/5/23 14:28:15
  • 咨询热线:133-6065-4218

设备名称:摄像头自动贴膜机、手机摄像头自动贴背胶机、摄像头模组全自动贴装机

手机摄像头自动贴背胶机设备适用产品:手机高透膜贴装、手机增透膜贴装、摄像头模组

型号:ATM-260XD2
手机摄像头自动贴背胶机设备简介
手机摄像头自动贴背胶机设备适用于无尘车间、全自动生产。
人工将Tray盘放入到上料架;设备拉料机构自动拉出Tray盘摄像头模组;头部CCD识别并定位摄像头模组;

吸嘴从飞达上取镜头保护罩(两套飞达CCD引导吸嘴更精准取料确保稳定性、两套底部CCD识别并补偿保护罩贴装精度);

五套视觉可确保最高±0.05mm贴装精度,X轴采用直线电机确保高速贴装;

贴装完成后拉料模组自动将载具放回料框中直至最后一盘料贴完。贴装完成后人工将整个料框取进行更换,缩短上下料时间从而提升设备产能。

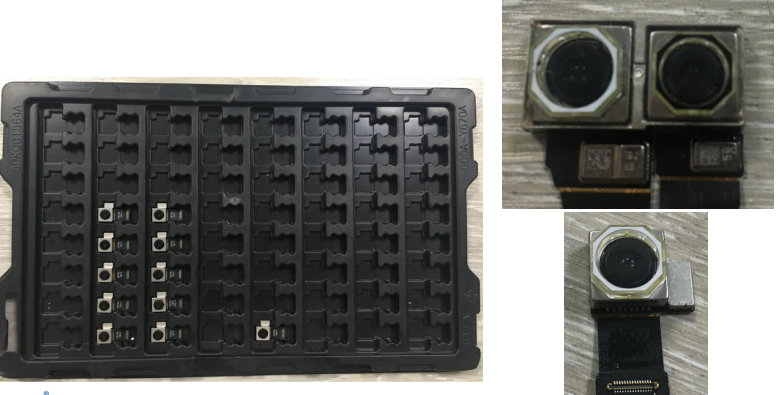

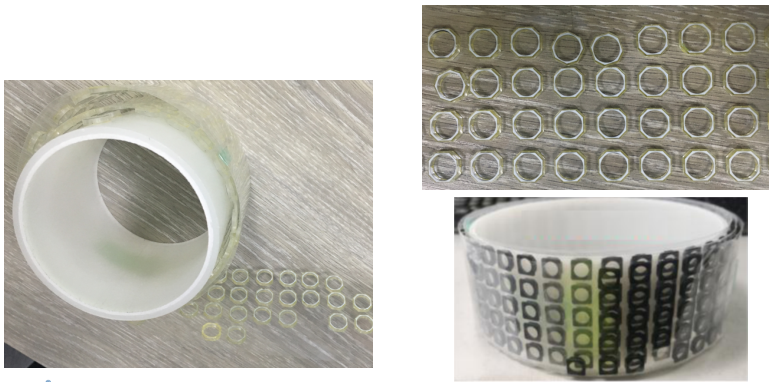

手机摄像头自动贴背胶机生产案例展示

手机摄像头自动贴背胶机

手机摄像头自动贴背胶机

手机摄像头自动贴背胶机硬件优势

两把Feeder上方增加取料CCD兼容不同物料规格及来料方式,提升取料精度和贴装品质

手机摄像头自动贴背胶机采用伺服电机控制将装有Tray盘的载具拉至贴膜位置,贴完一排再传送到另一排贴膜直至Tray盘内产品全部贴完,并将载具送回料框
轨道宽度固定,轨道增加从动轴承减小载具运动摩擦力
吸嘴杆配有压力传感器,可以实时监控贴装压力
料框机构采用大功率带刹车电机+直线导轨作导向驱动,可确保每一层吸塑盘都能送至指定高度,软件可以根据实际载具厚度进行等距跳步以适应不同规格产品,提升操作便捷性。

手机摄像头自动贴背胶机技术参数

项目

手机摄像头自动贴背胶机规格说明

备注

设备贴装精度(X/Y)

±0.1mm(物料尺寸:4*30mm以内)


生产效率(UPH)

≥2500pcs

不含上下料时间

辅料尺寸mm

Max:30mm*30mm Min:4mm*4mm


FEEDER(供料宽度)宽度

≦60mm


FEEDER(供料器)数量

2把


吸嘴数量

2pcs


贴膜压力

压力传感器


X/Y轴模组

封闭式

适用千级无尘环境

静电消除

出料端配置离子风机

避免因静电造成的粉尘吸附

上下料

自动上下料


设备尺寸

≈L1200mm*W1200mm*H1800mm


气压

压力:0.5-0.7MPa


气流量

200L/min (干燥)


设备外观

1.设备外观适用千级无尘车间

2.外部使用镜面不锈钢外罩

3.禁止使用产生粉尘/脱落物/赃物的材质

频繁工作区域使用亚克力材质

设备内部环境

1.内部环境需要达到千级净化标准

2.设备内部使用的部件,机构符合无尘要求

避免产生(粉尘,毛屑,赃物)

设备顶部需要加装净化FFU
