SMT双轨自动贴标机

  • 产品名称:SMT双轨自动贴标机
  • 产品分类:贴标机
  • 浏览次数:176998次
  • 更新时间:2016/6/20 14:28:46
  • 咨询热线:133-6065-4218

SMT双轨自动贴标机型号:ATM-350N
SMT双轨自动贴标机配置
两个贴装头;
最多可挂两把feeder

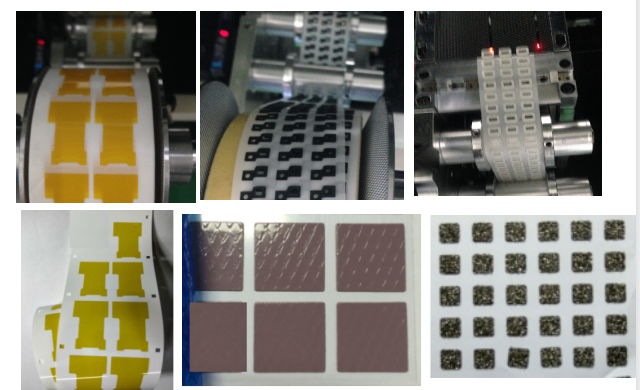

SMT双轨自动贴标机生产案例

SMT双轨自动贴标机
SMT双轨自动贴标机功能

◎SMT双轨自动贴标机适用于SMT行业各种需要贴标签、背胶、不干胶的线路板
◎SMT双轨自动贴标机提高SMT在线贴标机产能
◎SMT双轨自动贴标机大幅减少操作人员贴标错误率
◎SMT双轨自动贴标机使SMT生产线更加流畅、更有效率

SMT双轨自动贴标机硬件优势

1.X/Y电机采用日本品牌电机、高性能线性模组,高精度CCD及配套软件充分保证机台的精度及使用稳定性

2.高刚性一体化钢架结构,保证长期高速运行下设备的稳定性
3.高分辨率相机和稳定视觉软件,稳定高效定位算法,保证高速生产精度稳定
4.负压传感器:检测取料真空及检测贴料之前吸嘴吸料状态确保贴装的稳定性
5.伺服电机:Z轴和R轴采用伺服电机以确保吸头高速度及高精度运行,确保贴料的速度及精度

6.吸嘴:两个自嘴,采用快拆式结构,方面更换机种的不同吸嘴
7.头部视觉:采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。

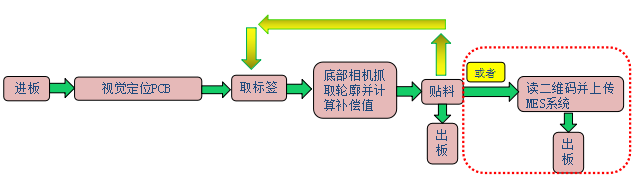

SMT双轨自动贴标机工作流程

SMT双轨自动贴标机

SMT双轨自动贴标机软件优势

CCD识别标准mark点定位;
头部相机对产品进行精准定位,确保贴合坐标准确性及稳定性。
底部相机对贴合物料进行轮廓定位,确保精准稳定。
贴合完成可勾选是否读取二维码上传MES系统。

SMT双轨自动贴标机技术参数

项目

SMT双轨自动贴标机规格

机器型号

ATM-350N

PCB尺寸

Max:350mm*350mm   Min:80mm*80mm

PCB流向

从左到右

辅料尺寸

Max:30mm*30mm    Min:4mm*4mm

贴装速度

MAX:1.3 S/PCS(不含读码)

重复精度

±0.1mm

线路板厚度

0.8~3.0mm

Z轴行程

0-25mm

贴装头

2头

Feeder配置

2把

Feeder底纸宽度

70mm

U转角范围

0~360°

气源规格

>0.6Mp

轨道高度

900±30mm

信号界面

标准SMEMA
