水处理65系列阀门智能化组装生产线的特点以及它的工艺流程

编辑：日期：2022/8/19 14:13:13 阅读：117

众所周知，阀门是指流体输送系统(水管、气管、油管等)中，用来控制流体的方向、流量、压力等的部件或装置。具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。在我们的日常生活中，阀门的使用随处可见。现如今，随着技术的不断发展，阀门的标准化、智能化生产也是必然趋势。今天，小编就来跟大家一起扒一扒：水处理65系列阀门智能化组装生产线的特点以及它的工艺流程。

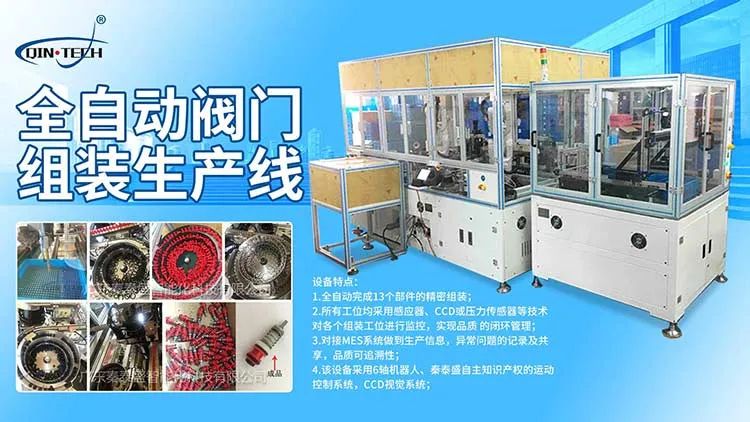

阀门智能化组装生产线的特点：

1、全自动完成13个部件的精密组装；

2、所有工位均采用感应器、CCD或压力传感器等技术对各个组装工位进行监控，实现品质的闭环管理；

3、对接MES系统做到生产信息，异常问题的记录及共享，品质可追溯性；

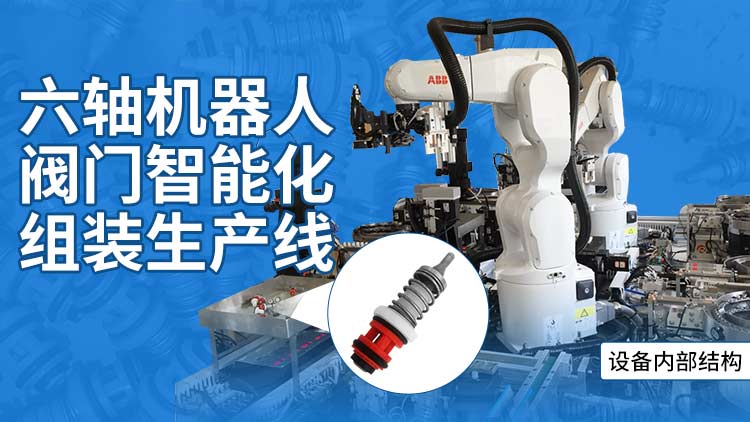

4、该设备采用6轴机器人、秦泰盛自主知识产权的运动控制系统，CCD视觉系统；

阀门智能化组装生产线的设备简介：

1、具有全自动生产65HE阀体软水/混水组件组装的能力(主要针对65系列阀，进一步扩展到85系列控制阀)；

2、通过更换产品治具实现快速换线功能，且做到2个小时间隔人员添加物料的能力；

3、所有工位均做到感应器、CCD或压力传感器对各个组装工位进行监控，对接MES系统做到生产信息，异常问题的记录；

4、人性化的软硬件设计，一线作业人员简单培训即可上岗；

5、所有运动体运动范围之内需安装安全保护装置，对员工有夹伤风险的设备，需要采用双手启动的设计，出现异常及时报警并且软件系统做好相关记录；

6、生产设备上供人员作业的工作位置，安全可靠，其工作空间保证操作人员的身体有活动余地，危险作业点，设计留有足够的退避空间；

7、针对各机动装置或有安全隐患的部件，安装有防护罩或防护设计。

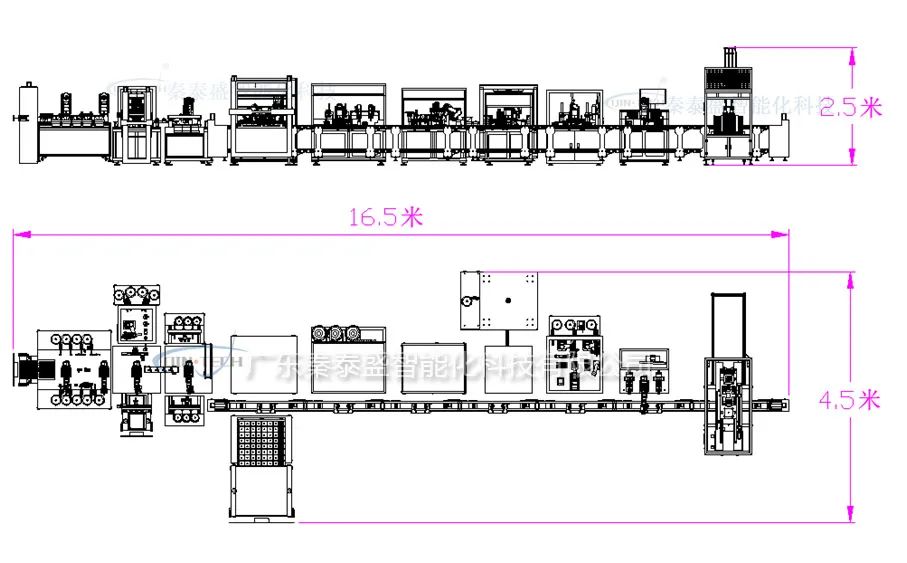

阀门智能化组装生产线的整体平面布局：


阀门智能化组装生产线的设备参数：

项目	参数
整线外形尺寸mm	16.54.52.5米
兼容产品系列	65阀体&85阀体（通过增加水射体部分机器实现兼容85HE）
兼容产品系列	65阀体&85阀体
机器人品牌	ABB/库卡
机器人使用个数	21套
产品产品流水&批次号生成方式	基于激光打标
产品流水&批次号读取方式	基于视觉处理
机器人末节最大负载	8KG
理论最高效率	140pcs/H
理论最高使用周期	24H/day
MES系统对接	模块对接/整线对接
控制方式	上位机软件/运动控制卡驱动
单机模块化生产	可实现
传感器品牌	基恩士/映美精
检测依据	工业相机
定位基准	高精度治具定位组装
相机个数	＞14套
监控方式	内部局域网
气源要求	≥0.5Mpa
电压	220V_50HZ

关键词：水处理65系列阀门装配线,阀门智能化组装生产线,非标设备、85系列控制阀装配线
本文由秦泰盛SMT贴标机、全自动贴背胶机、PCB贴标机供应商进行编辑整理，如若转载，请注明出处。
