全自动在线式打印贴标机APTM-460设备简介

编辑:        日期:2022/8/13 10:58:59        阅读:105

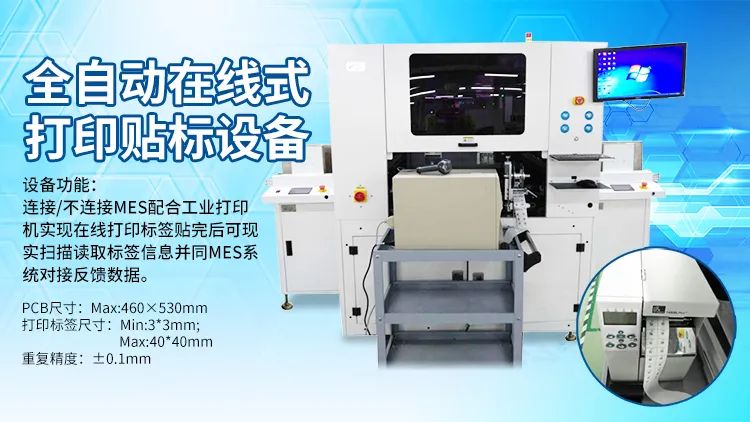

全自动在线式打印贴标机介:

设备型号:APTM-460

设备配置:两个贴装头;最多可挂四把feeder。

设备功能:连接/不连接MES系统配合工业打印机实现在线打印标签;标签贴装完成后,可现扫描读取标签信息并同MES系统对接反馈数据。

全自动在线式打印贴标机

1、上板前用工业扫描枪对整包PCB外包装二维码信息进行扫描,目的是让 MSE系统确认;

2、贴标机软件从MES系统获取信息数据后进行在线打印一维码或二维码标签;

3、贴标机在贴标之前扫码核对无误后,自动完成贴标。

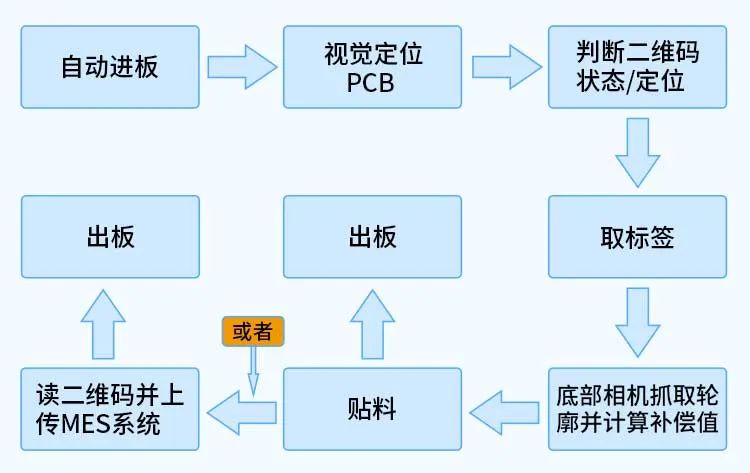

全自动在线式打印贴标机工艺流程:

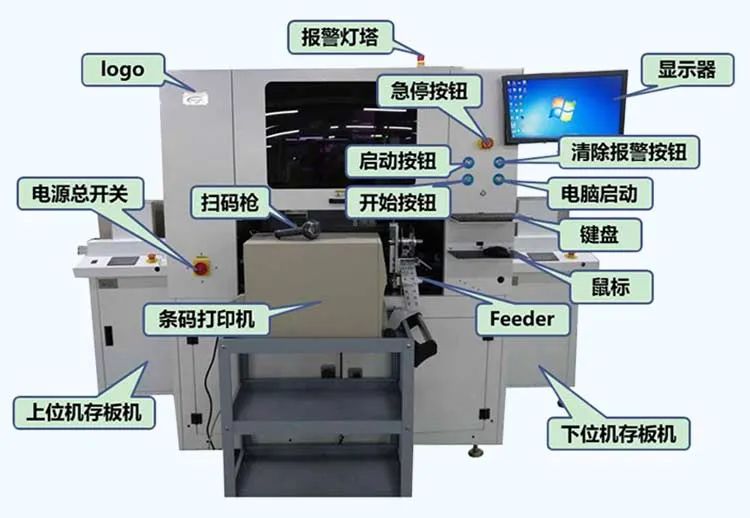

全自动在线式打印贴标机硬件说明:


全自动在线式打印贴标机硬件优势:

1、X/Y电机采用日本进口山洋伺服电机、THK线性模块,高精度CCD及配套软件,充分保证机台的精度及使用稳定性。

2、标配斑马工业打印机,可满足绝大部分客户对一位及二位标签的打印需求,亦可根据客户需求制定打印机品牌及型号。

3、标配头部高清CCD进行读码,特殊情况亦可根据客户需求使用专用的条形码扫描器进行读码。


全自动在线式打印贴标机软件说明:

CCD识别标准mark点定位:

1、可在系统中设置取标签后读码判断打印的二维码是否有不良,有不良则自动抛料;

2、在取标签读码的同时亦可设置抓取标签轮廓进行补偿取标,以确保取标的精度。


全自动在线式打印贴标机技术参数:

规格

机器型号

APTM-460

PCB尺寸

Max:460×530mm

PCB流向

从左到右

打印标签尺寸

Min:3*3mm;Max:40*40mm

重复精度

±0.1mm

电源规格

AC220V  50Hz

气源规格

>0.6Mp

信号界面

标准SMEMA

重量

880kg

最后,我们通过一个小视频来看看这台全自动在线式打印贴标机的工艺流程是怎么样的吧!
