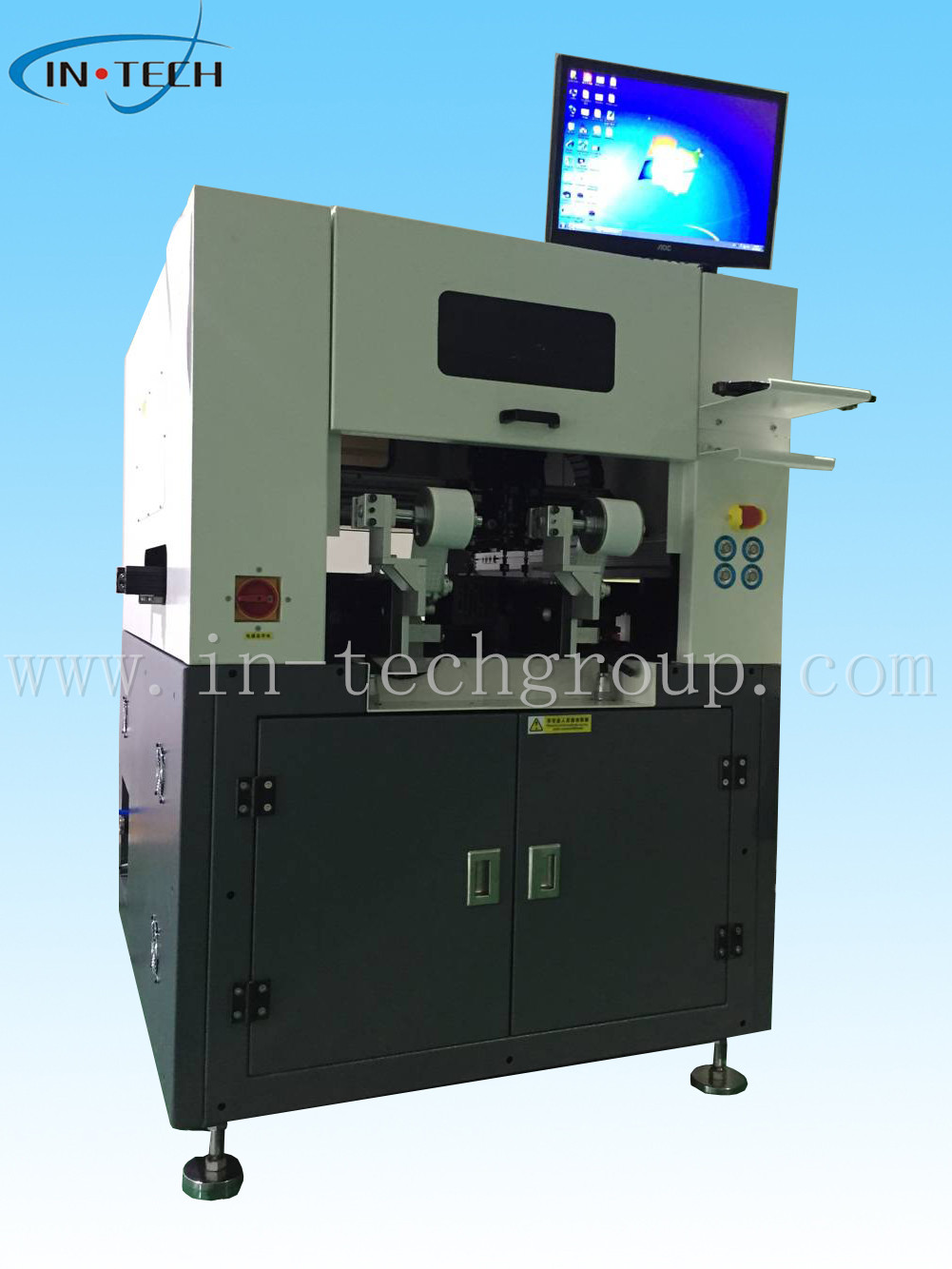

【新品】全自动贴标机ATM-300新品上市

编辑:东莞市秦泰盛实业有限公司        日期:2016/10/13 17:21:14        阅读:11952

全自动贴标机ATM-300|品牌贴标机厂家——秦泰盛实业



一、功能:
1、适用于SMT行业所有需要贴标签的线路板。
2、能大大提高SMT在线贴标产能。
3、大幅减少操作人员贴标错误率。
4、使SMT生产线更加流畅、更有效率。

二、特点
1、高效率,高精度的标签贴装饰High efficiency, high-precision label placement.全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正标签,线路板Fiducial MarkX,YR方向的误差。
2、更稳定,更灵活。
高刚性底座,和铸造支架,PANASONICAC伺服马达和NSK高精度丝杆高速驱动X-Y轴,高精度的ZR轴的马达则为贴装头可设定上下0-35mm±0.01mm及转角0-360°±0.01°更加灵活贴标签。
3、稳定可靠的工业控制系统
基于Windows操作系统平台,具有多等级操作界面和CCD辅助简化式编程方法,提供用户简易操作界面和更容易设定机器的操作程序。可单板和拼板贴付也具有SKIP功能。
4、完全符合SMEMA接口的运输轨道,宽度可按设定的尺寸精密步进马达驱动丝杆自动调整,轨道可设定BYPASS功能,操作更具有弹性,夹板采用上顶式设计科防止线路板弯曲。
5、电子式的标签供料器由光纤和马达控制,精准送料方式和模块式设计操作简单,更换容易。可根据客户要求制定各种规格的标签送料器。
6、可选配自动条形码识别系统和条形码打印机。




三、技术参数

型号

ATM-300

贴标速度

最大3600pcs/hour(双头)

控制系统

工业级计算机, 15’’LCD

X-Y驱动系统

高性能交流伺服电机精密滚珠丝杆

X-Y轴重复精度

±0.1mm

Z轴驱动系统

高性能步进电机

Z轴分辨率

0.01mm

Z轴行程

35mm

R转角驱动系统

高性能步进电机

R转角分辨率

0.01°/pulse

R转角范围

0360°

标签尺寸

Max:24mm*40mm Min:5mm*5mm

线路板尺寸

Max:300mm*300mm Min:80mm*80mm

线路板厚度

0.5mm5.0mm

传送带高度

可调,900mm±20mm

传送带速度

500mm/sec

信号接口

SMEMA

料带容量

4pcs

电压

220VAC 50Hz

所需空气压力

5kg/ cm²

空气消耗量

60L/Min

主体结构尺寸

940*940*1355mm

Approx.700kg

◎出标速度(Labeling Speed )35m/min

◎出标精度(Labeling Accuracy):<0.2mm

◎标签范围宽度(Labeling Size)L2mm*W2mm-L60mm*W30mm

◎标签和标签之间间隙最小(Minimum clearance between labels):1mm

◎标签筒直径(Label tube diameter)200±2mm

泰盛15年专业生产/订制非标FPC/SMT/PCB全自动贴标机、全自动激光打标机、在线全自动点胶机、全自动喷码机、高精密菲林贴装机等各种全自动化机械设备,更多详情可咨询在线客服。
