厉害了!word秦泰盛,全自动贴标机颁发专利啦

编辑:东莞市秦泰盛实业有限公司        日期:2021/7/12 8:12:30        阅读:101990

ATM-180SG全自动高速双轨贴标机和ATM-300全自动背胶贴装机是我司自主研发的产品,拥有速度快(>3600Pcs/H)、精度高(±0.1mm)、在线式、效率高等优点。秦泰盛广东贴标机一直以来以专业专注的服务理念和服务精神,为客户实现真正意义上的生产自动化、品质自动化、效益自动化,降低劳动成本,提升生产效率,提升产品品质,赢得新老客户的一致好评和长期支持。

广东贴标机

















功 能 Functions:

适用于SMT行业各种需要贴标签、背胶、不干胶的线路板

For label,adhesive back plate,sticker applications in SMT industry

提高SMT在线贴标机产能

Greatly improve labeling throughput in SMT industry

大幅减少操作人员贴标错误率

Reduce human error dramatically

使SMT生产线更加流畅、更有效率

Automation and higher efficiency

高速度:最快可达 3600片/时

High Speed: Max 3600 pcs/hour

高精度:上下两组高精度视觉对位

High Precision: 2 machine vision modules at the top and bottom

灵活:可选无对中、一次对中、两次对中等模式

Flexible: Optional corrosive medium, one or two to medium mode

适应性广:适合各种高速、高精度标签及背胶的应用

Wide Adaptability: for any kinds

of label


特点Characteristics:

高效率,高精度的标签贴
High speed and high accuracy labeling
全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正
标签同线路板Fiducial Mark的X、Y和U方向的误差。
2 machine vision modules compensate label andfiducial marks' X,Y,U offset
稳定性高,应用灵活
High stability
高刚性底座,松下伺服马达和NSK(或THK、IKO)高精度丝杆导轨驱动X-Y轴,
U轴可以0-360°任意角度,更加灵活贴标签。
High stiffness structure, Panasonic servo motors, high accuracy rail/spindle
secure system stability.U axis can adjust 0-360 degree.
稳定可靠的工业控制系统
Stable controller and flexible software system
基于Windows操作系统平台,具有多等级操作界面和CCD辅助简化式编程方法,
提供用户简易操作界面和更容易设定机器的操作程序。可单板和拼板贴付也具
有SKIP功能。
With Windows PC software, user friendly software interface. It can handle sub
PCB, PCB with skip functions.
标准的SEMA接口的运输轨道,宽度可自动调节
Standard SMEMA interface
轨道可设定BYPASS功能,操作更具有弹性;夹板采用上顶式设计,防止线
路板弯曲。
Adjustable conveyor with warpage compensation table.
可拆卸Feeder,标准Feeder安装方式,更换容易
Flexible label feeder installation and quick change
标签Feeder由光纤和步进马达控制,出标精度高;Feeder
上料操作简单,更换容易.可根据客户产品规格制定各种标签送料器。
General label feeder for different applications and dedicated feeder can be used
with step motor and sensor control. Quick change. Dedicated feeder can be tailor
make.

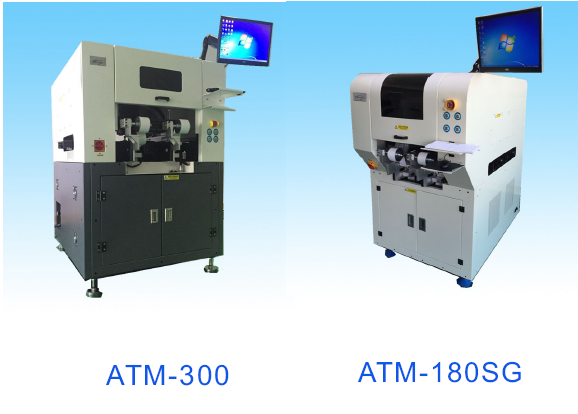

ATM-300/ATM-180SG自动贴标机技术参数:

型號(Model) ATM-300(單軌) ATM-180SG(雙軌)

貼裝速度(Labeling  Speed )

Max:3600  pcs/hour(Dual Head) Max:3600  pcs/hour(Dual Head)
X-Y軸重複精度(Repeatability) ±0.1mm ±0.1mm

Z軸定位精度

(positioning  accuracy)

±0.1mm ±0.1mm

R軸定位精度

(positioning  accuracy)

±0.01° ±0.01°
線路板尺寸(PCB Size W*L) Max:320mm*350mm   Min:70mm*70mm Max:200mm*300mm   Min:70mm*70mm
線路板厚度(PCB Thickness) 0.5~3.0mm 0.5~3.0mm

標籤尺寸

(Label Size)

Max:55mm*30mm   Min:2mm*2mm Max:55mm*30mm   Min:2mm*2mm
Z軸行程(Range) 25mm 25mm
U轉角範圍(Range) 0~360° 0~360°
傳送軌道(Rransfer tracks) 一條軌道                                            One transfer tracks 兩條軌道                                            Two transfer tracks

傳送軌

(Transfer Orbit)

三段式標準SMT軌道          Three Section  standard SMT track

三段式標準SMT軌道

Three Section  standard SMT track

軌道寬度自動調節                               Orbit Width  Adjusted Automatically

軌道寬度自動調節

Orbit Width  Adjusted Automatically

軌道高度(Orbit Height)910mm±20mm 軌道高度(Orbit  Height)910mm±20mm

料架容量

(Label Feeder  Capacity)

2pcs 2pcs
電壓(Voltage) (220AC±10%) 50Hz (220AC±10%) 50Hz
所需起源壓力(Air Source) >0.6Mpa >0.6Mpa
氣流量(Air Traffic) >60L/min >60L/min
電源功率(Power) 2.5KW 3.0KW
最大電流(Maximum Current) 10A 15A
主機結構尺寸(Dimensions L*W*H) 1250*1400*1550mm 970*1450*1600mm
重量(Weight) 600KG 800KG

特殊配置

(Configuration Features)

可隨意在單片板或多拼板上多標貼附              multi-label attached on  different board 可隨意在單片板或多拼板上多標貼附              multi-label attached on  different board

可選直通運行功能

Optional straight  run function

可選直通運行功能

Optional straight  run function

標準SMEMA介面

Standard SMEMA  Port

標準SMEMA介面

Standard SMEMA  Port


专利证书:
广东贴标机广东贴标机广东贴标机
可订制Feeder Custoized Feeder:
出标速度(Labeling Speed ):3~5m/min
出标精度(Labeling Accuracy):<0.2mm
标签范围宽度(Labeling Size):L2mm*W2mm-L60mm*W30mm
标签和标签之间间隙最小(Minimum clearance between labels):1mm
标签筒直径(Label tube diameter):200±2mm
