锅炉补给水处理系统工艺流程介绍

编辑:反渗透膜(秦泰盛)        日期:2015/4/2 5:02:05        阅读:2464
锅炉补给水是电厂安全运行的重要辅助系统,补给水的质量直接影响着机组平稳、可靠的运行。

锅炉补给水处理系统设计包括两个方面,一是合理的选择水处理工艺设备,二是进行设备的工艺设计计算。

选择锅炉补给水处理系统时应当根据机组的参数、锅炉蒸汽参数、减温方式、原水水质等因素,并综合考虑技术和经济两方面因素对水处理系统进行综合比较,选择既能满足热力设备对水质的要求,经济又合理的水处理系统。

锅炉补给水设备几种工艺流程介绍:

1、采用离子交换方式,其流程如下:(这是传统工艺;目前使用较少)

原水→增压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→阳树脂过滤床→阴树脂过滤床→阴阳树脂混床→微孔过滤器→用水点

反渗透膜

2、采用反渗透设备方式,其流程如下:(目前应用较广泛)

原水→增压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→反渗透装置 →纯水箱→用水点

3、采用两级反渗透设备方式,其流程如下:(中压锅炉应用较广泛)

原水→增压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→一级反渗透装置 →PH调节→中间水箱→二级反渗透装置→纯水箱→纯水泵→微孔过滤器→用水点

4、采用反渗透+混床方式,其流程如下:(高压锅炉应用较广泛;最适合客户需求)

原水→增压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→反渗透装置→纯水箱→中间水泵→混床装置→超纯水箱→用水点

5、采用二级级反渗透+EDI方式,其流程如下:(高压锅炉应用较广泛;造价较高)

原水箱→原水泵→石英砂滤器→活性碳滤器→软化器→保安滤器→一级高压泵→一级反渗透装置→PH调节装置→二级高压泵→二级反渗透装置→纯水箱→纯水泵→UV装置→精密滤器→EDI设备→超纯水箱→变频水泵→除TOC装置→精混床→精密滤器→用水点

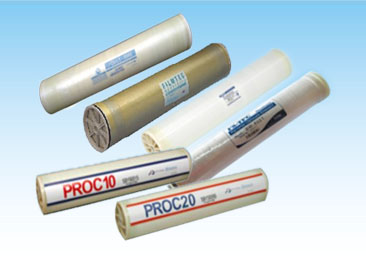

锅炉补给水处理系统工艺可选用海德能,陶氏,OLTREMARE反渗透膜元件,其中对应型号为CPA3-LD,BR3-8040,BW30-365等等。
