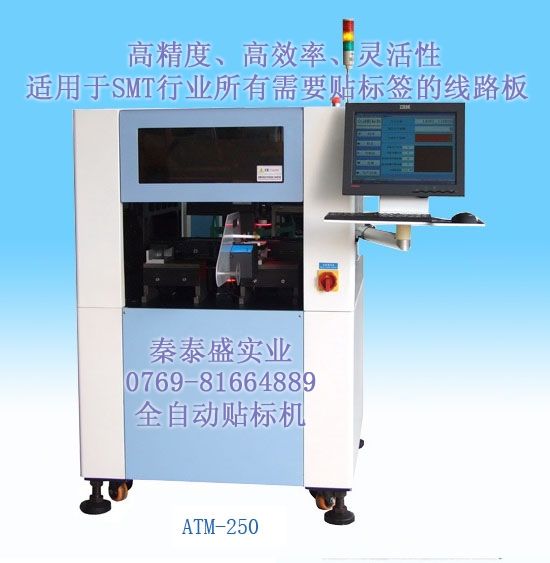

ATM-250全自动贴标机贴标精度高达正负0.1mm

编辑:秦泰盛生产SMT全自动贴标机        日期:2014/1/23 15:24:34        阅读:2400

        什么品牌的全自动贴标机适用于FPC/SMT/PCB自动化生产?秦泰盛实业为您推荐IN-TECH品牌ATM-250SMT全自动贴标机。ATM-250全自动贴标机贴标精度高达正负0.1mm。服务热线:0769-81664889,了解更多:

        SMT全自动贴标机

        一、ATM-250全自动贴标机技术参数:

型号

ATM-250

 贴标速度

 最大3600pcs/hour(双头)

 控制系统

 工业级计算机,  15’’LCD

 X-Y驱动系统

 高性能交流伺服电机精密滚珠丝杆

 X-Y轴重复精度

 ±0.1mm

 Z轴驱动系统

 高性能步进电机

Z轴分辨率

 0.01mm

Z轴行程

 35mm

 R转角驱动系统

 高性能步进电机

 R转角分辨率

 0.01°/pulse

 R转角范围

 0360°

 标签尺寸

 Max:24mm*40mm Min:5mm*5mm

 线路板尺寸

 Max:250mm*330mm Min:50mm*50mm

 线路板厚度

 0.5mm5.0mm

 传送带高度

 可调,900mm±20mm

 传送带速度

 500mm/sec

 信号接口

 SMEMA

 料带容量

 4pcs

 电压

 220VAC 50Hz

 所需空气压力

5kg/ cm²

 空气消耗量

60L/Min

 主体结构尺寸

 940*940*1355mm



 Approx.700kg

        二、ATM-250SMT全自动贴标机特点:

        1、高效率,高精度的标签贴装饰Highefficiency,high-precision label placement.全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正标签,线路板FiducialMark的X,Y和R方向的误差。

        2、更稳定,更灵活。

        高刚性底座,和铸造支架,PANASONICAC伺服马达和NSK高精度丝杆高速驱动X-Y轴,高精度的Z和R轴的马达则为贴装头可设定上下0-35mm±0.01mm及转角0-360°±0.01°更加灵活贴标签。

        3、稳定可靠的工业控制系统

        基于Windows操作系统平台,具有多等级操作界面和CCD辅助简化式编程方法,提供用户简易操作界面和更容易设定机器的操作程序。可单板和拼板贴付也具有SKIP功能。

        4、完全符合SMEMA接口的运输轨道,宽度可按设定的尺寸精密步进马达驱动丝杆自动调整,轨道可设定BYPASS功能,操作更具有弹性,夹板采用上顶式设计科防止线路板弯曲。

        5、电子式的标签供料器由光纤和马达控制,精准送料方式和模块式设计操作简单,更换容易。可根据客户要求制定各种规格的标签送料器。

        6、可选配自动条形码识别系统和条形码打印机。
