一文让你了解这款标准型​全自动贴辅料机的设备特点及行业应用

编辑:秦泰盛智能化科技微信公众号        日期:2022/7/23 8:43:38        阅读:89

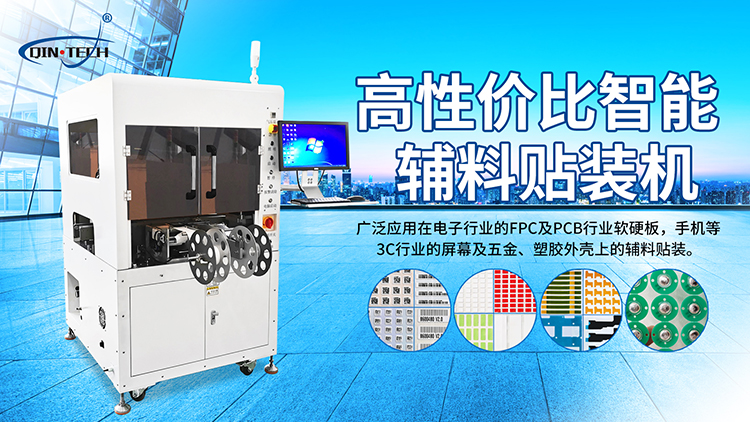

今天小编给大家介绍一款标准全自动贴辅料机,它配备了秦泰盛自主知识产权的高分辨率CCD视觉系统,有一个顶部相机和一个底部相机,确保贴装精度及效率的同时,也支持一维码、二维码的读取;在生产过程中这款设备可以给产品做一物一码的标识,连接mes系统可实现产品品质溯源。


这款标准全自动贴辅料机采用快卸式NOZZLE & FEEDER,便于灵活快速换线;可贴装条形码、一维码、二维码、标签纸、麦拉片、背胶、锅仔片、导热硅胶、屏蔽盖等、压敏胶、PI、导电胶、泡棉、双面胶、散热石墨片、导电胶、镜头保护圈、高温胶、防尘网等辅料的贴装。高精度的X/Y/Z/R轴由直线电机和伺服电机分别控制。

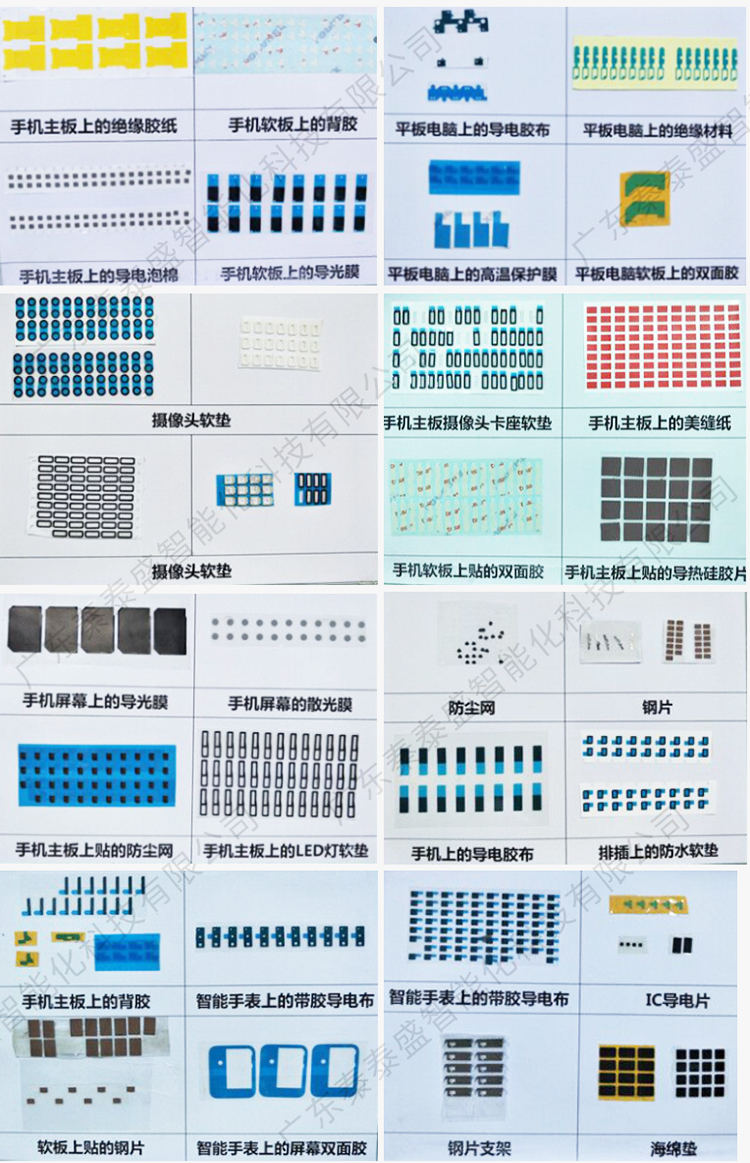

部分成功贴装案例展示


人工VS机器作业

这款标准全自动贴辅料机的精度能达到±0.1mm,秦泰盛的其他高端机的精度还能达到±0.05mm,甚至更高。相对于人工作业来说,设备贴装辅料在品质上可以做到避免人工错误:比如贴错、漏贴现象。

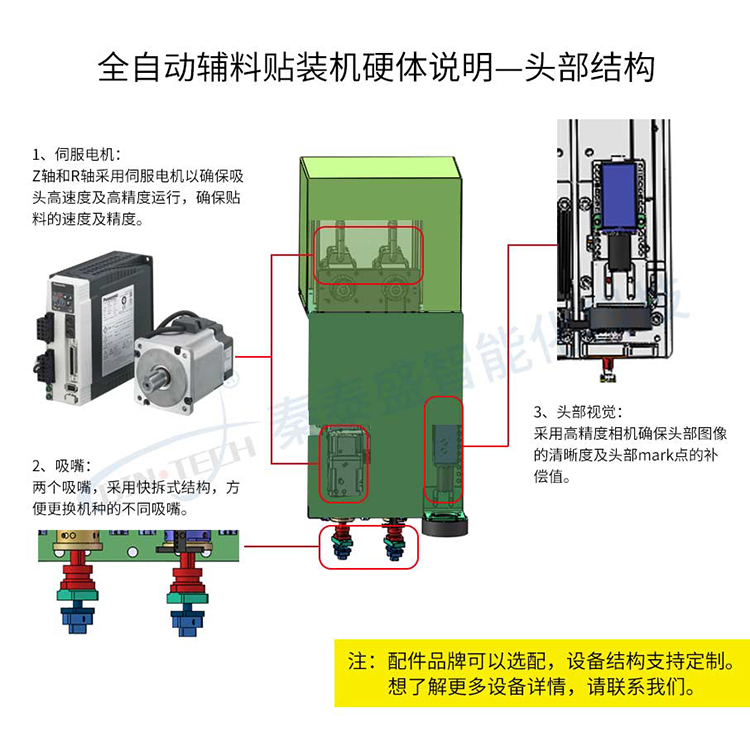

标准全自动贴辅料机硬件说明

这款标准全自动贴辅料机X/Y轴采用进口的伺服电机、THK线性模块,高精度CCD视觉系统及配套软件充分保证机台的精度及使用的稳定性。设备采用高刚性一体化钢架结构,保证长期高速运行下设备的稳定性。


购买我们设备的理由

秦泰盛专注智能化设备研发、生产20年,具有实力雄厚的研发设计团队。为了能设计出符合客户生产需求的实用型设备,秦泰盛公司在方案实施前都会派专业的工程师上门采集原厂的生产流程,在设计中把人工作业工艺流程复制到机器作业上,能够为客户量身定制符合他们生产工艺需求的设备方案。


设备技术参数:
项目 参数
机器型号 ATM-250NE
PCB尺寸 Max:330mm*250mm   Min:80mm*80mm
PCB流向 从左到右
辅料尺寸 Max:50mm*50mm   Min:3mm*3mm
贴装速度 Max:1.1s/pcs(标准测试条件)
重复精度 ±0.1mm
线路板厚度 1.0~3.0mm
Z轴行程 0-25mm
贴装头 2头
Feeder配置 2把
Feeder底纸宽度 70mm
U转角范围 0~360°
气源规格 >0.6mp
轨道高度 900±30mm
信号界面 标准SMEMA
注:设备可以根据客户的生产需求来定制,以上参数和描述,仅来自目前的标准机,在标准条件下的测试数据。
