在余热发电热力系统中,水、汽质量的好与坏,是影响发电热力设备(如锅炉、汽轮机等)安全、经济运行的重要因素之一。没有经过处理的水含有许多杂质,这种水是不允许进入水、汽循环系统的。为了保证热力系统的水质并严格地进行汽水质量监督。阅读下文,让我们了解更多:

余热发电中水的作用

余热发电实际上是一个能量转换的过程。余热发电将窑中煅烧的废气的热能传给锅炉中的水,使水转变为具有一定压力和温度的蒸汽,导入汽轮机;在汽轮机中,蒸汽膨胀做功,将热能转化为机械能,推动汽轮机转子旋转;汽轮机转子带动发电机转子一起高速旋转,将机械能转变为电能送至电网。 因此,在余热发电过程中,水的一个重要作用就是传递能量。

另外,水在余热发电的生产过程中,还担负着冷却介质的作用。例如,冷却汽轮机排出的蒸汽,冷却转动机械设备的轴瓦等。

余热发电水、汽循环及损失

余热发电中,水进入锅炉后吸收燃料燃烧放出的热,转变为具有一定压力和温度的蒸汽,送入汽轮机中膨胀做功,使汽轮机带动发电机转动。做完功的蒸汽排入凝汽器(蒸汽在凝汽器铜管的外侧,馆内通以冷却水)被冷却水冷却变为凝结 水。凝结水由凝结水菜送到低压加热器加热,加热后送至除氧器除氧。除氧后的水再由给水泵送至高压加热器加热,然后经省煤器进入锅炉汽包。这就是凝汽式发电厂水汽循环。

在水、汽循环的过程中,虽然管道都是密封的,但总免不了损失。造成水、 汽损失的主要因素有以下几点:

锅炉部分:锅炉的排污放水,安全门和过热器放汽门向外排汽,蒸汽吹灰和 燃油时采用蒸汽雾化等。

汽轮机部分:汽轮机的轴封处窑向外排汽,抽气器和除氧器的排气口处也会 随空气排出一些蒸汽。另外,用蒸汽加热或用蒸汽推动附属机械(如加热器、汽 动给水泵)等,也会造成水、汽损失。

各种水箱:各种水箱(如疏水箱、给水箱等)有溢流和热水的蒸发等损失。

管道系统:各种管道系统中法兰盘结不严实和阀门泄露等原因,都造成水、 汽损失。

为了维持余热发电热力系统的正常水、汽循环运行,就要不断的用水来补充这些损失,这部分水称为补给水。补给水必须经过沉淀、过滤、除盐(或软化) 等水处理方法把水中有害的杂质去除后再补入除氧器。补给水量不超过锅炉额定蒸发量的2%-4%。

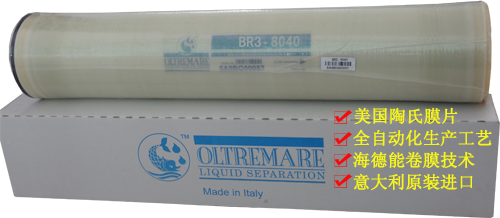

OLTREMARE反渗透膜制取锅炉补给水
上图为OLTREMARE纯水系统反渗透膜——BR3-8040脱盐率为高达99.5%,产水量11000gpd
