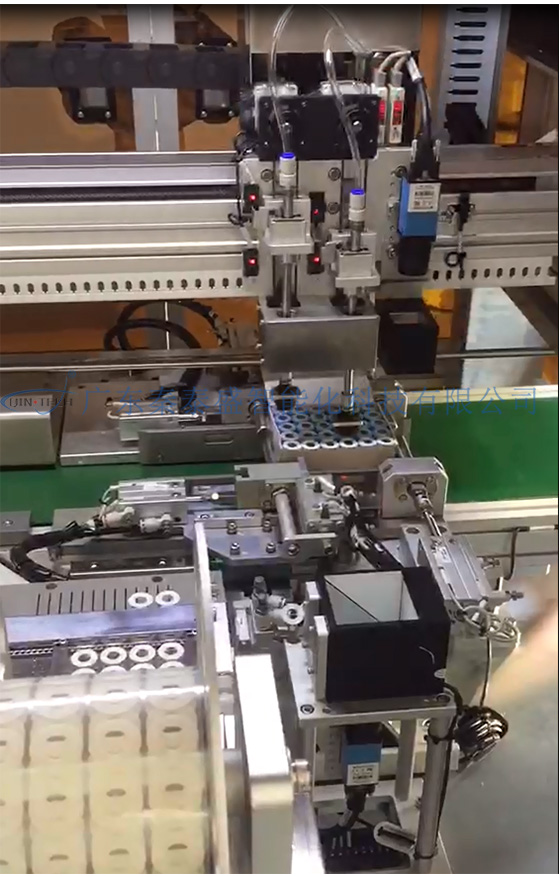

全自动贴绝缘片设备

  • 产品名称:全自动贴绝缘片设备
  • 产品分类:贴背胶机
  • 浏览次数:176652次
  • 更新时间:2019/7/17 14:50:04
  • 咨询热线:133-6065-4218

设备名称:锂电池自动贴绝缘片设备、圆筒电池贴绝缘片设备、硬盘PCB贴绝缘片设备

生产厂家:广东秦泰盛智能化科技有限公司(广东贴标机

应用领域:锂电池、圆柱电池、18650电池、硬盘PCB板、手机PCB板、CPU等电子产品上贴绝缘片

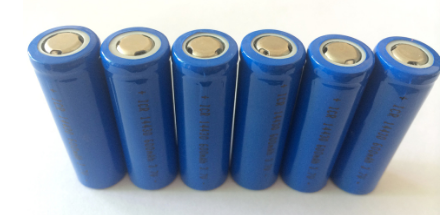

圆筒电池自动贴绝缘片设备

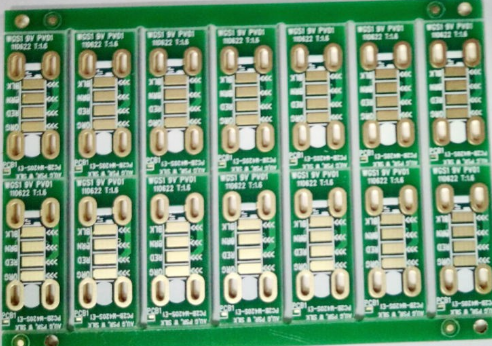

PCB板贴绝缘片设备

自动贴绝缘片设备贴装精度(X/Y) ±0.25mm
自动贴绝缘片设备生产效率(UPH) 1.5s/pcs 不含上下料
自动贴绝缘片设备辅料尺寸mm Max:Φ30mmMin:Φ5mm

自动贴绝缘片设备

自动贴绝缘片设备产品特点
1.料盒传送机构由待料传送机构和贴料+送出机构组成,自动贴绝缘片设备采用高强度防静电、耐磨皮带及高精度步进电机配合高精度欧姆龙传感器确保送料的精度及稳定性。
2.产品放置盒夹紧机构由X和Y两个方向的机构采用气缸的形式进行夹紧确保电池盒贴装过程中产品的稳定性;设计简单可靠,丝印标识一目了然极大的方便操作员进行换料并缩短换料时间。
3.送料机构为本公司自主研发设计及加工调试,采用高精度步进电机及高灵敏度光纤传感器,确保出料稳定。
4.贴膜组件采用高速度、高精度精密丝杆导轨+松下伺服电机,Z轴采用松下伺服电机驱动+本公司自主设计高精度吸嘴杆模组;头部增加纵向微调模组确保贴装精度;采用高品质真空发生器确保吸料的稳定性。

广东贴标机
5.视觉系统包含顶部拍电池CCD视觉1套、底部拍保护膜CCD视觉2套,CCD相机采用德国映美精品牌产品配合千兆的网卡传输数据,高精密的CCD相机为整机提供高精度的视觉对位结合本公司自主知识产品软体系统,确保高精度贴装。
6.自动贴绝缘片设备采用工业级PC工控机以及雷赛运动控制卡做整机的程序控制结合本公司自主的控制软件确保设备高效、稳定运行,亦可根据客户要求进行客制化订制。
7.运动控制,继电器,伺服控制、空气开关、短路开关、稳压电源等安装于设备内部,节省空间并确保安全可靠。
